SLMFP6812型孔板流量计

产品特点

节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

孔板计算采用国际标准与加工

应用范围广，全部单相流皆可测量，部分混相流亦可应用。

标准型节流装置无须实流校准，即可投用。

一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

采用进口单晶硅智能差压传感器

完善的自诊断功能

智能孔板流量计其量程可自编程调整。

可同时显示累计流量、瞬时流量、压力、温度。

具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。

配有多种通讯接口

稳定性高

差压变送器高精度：±0.075%

差压变送器高稳定性：优于±0.1%FS/年

差压变送器高静压：40MPa；抗高过压

差压变送器连续工作5年不需调校

可忽略温度、静压影响

产品概述

SLMFP6812型孔板流量计是将标准孔板与MDM3051S-DP型差压变送器配套组成的高量程比差压流量装置，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。其中节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体、蒸汽和液体的流量测量。

MFP6812型孔板流量计适用范围：

1、公称直径：20mm≤DN≤2400mm

2、公称压力：PN≤10MPa

3、工作温度：-50℃≤t≤550℃

4、量程比：1:3

5、精度： 1.5级

工作原理

节流装置测量流量原理是依据著名的伯努利流体力学原理。图（1）所示在管道中安放一节流件，有流体流过节流件时，会在节流件两侧产生一个压力差（差压P），这时的流量与差压的平方根成正比，即：

Q v = AC/ sqr(1-β4)εd2sqr (ΔP/ρ)

式中：

A——常数；

C——流出系数；

β——直径比（= d / D）；

d——节流件孔径（mm）；

ε——可膨胀性系数；

△P——节流件前后的差压（Pa）；

P——工况下流体密度（kg/m3）

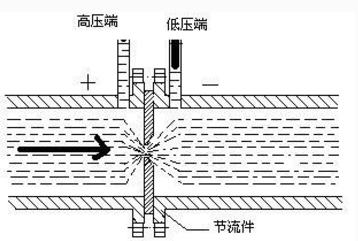

图1  节流装置测量原理图

外形结构

节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等 取压装置：环室、取压法兰、夹持环、导压管等 连接法兰（国家标准、各种标准及其它设计部门的法兰）、紧固件。

测量管所需参数：

1、管道的口径（管径×壁厚）；

2、孔板流量计测量的介质；

3、被测介质的工作温度；

4、被测介质的工作压力（最大压力、最小压力、正常压力）；

5、被测介质的工作流量（最大流量、最小流量、正常流量）；

选型指南

选型提示

1、测量介质               及密度                 kg/m3。

2、工作压力               MPa及温度             ℃。

3、流量范围：最小流量                常用流量               最大流量               公称通径                （mm）。

4、使用环境：环境温度               ℃，防爆要求              。

5、供电电源：              V。

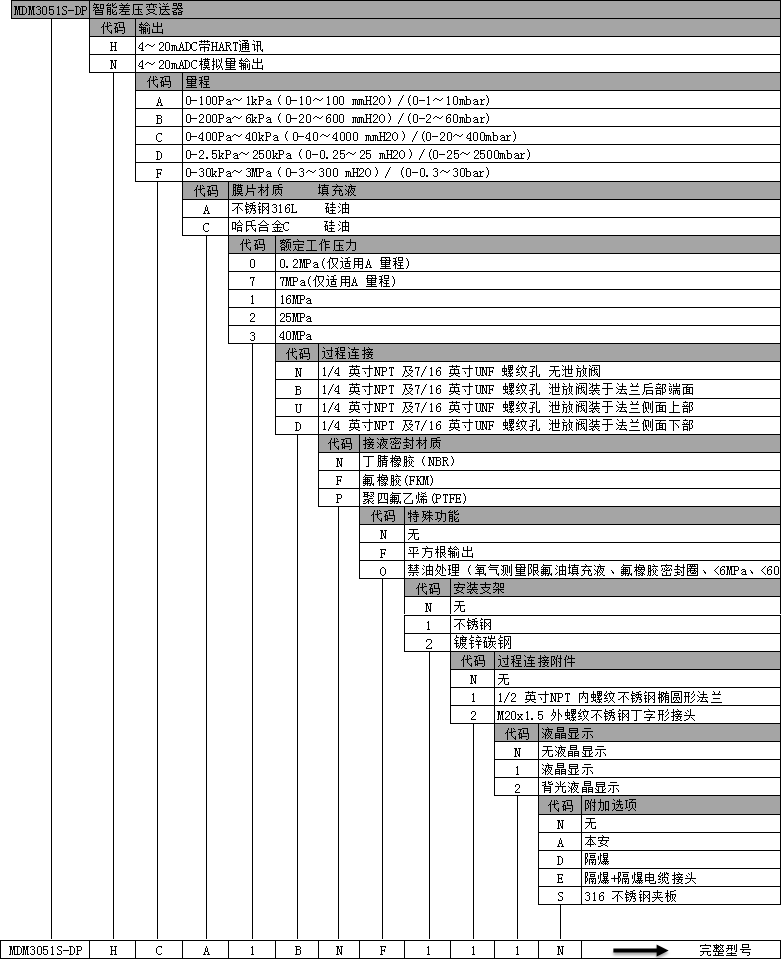

附：MDM3051S-DP型差压变送器选型
