SLYGB型涡街流量计
先进的电路设计，电路板同时具有微功耗放大板和电流输出功能，量程 比宽；
输出与流量信号对应的4mA～20mA DC两线制的电流信号；
同时显示累计流量和瞬时流量；
具有五段非线性修正、小信号切除、阻尼时间自由设定功能；
全通用设计，整体体积小，结构紧凑。适用于不同口径液体和气体介质的流量测量；
先进的人性化设计，操作简便易用。
性能指标
|
测量介质 |
液体、气体、蒸汽 |
|
介质温度 |
常温–40℃～80℃；中温–40℃～280℃ ；高温～40℃～350℃ |
|
介质压力 |
1.6MPa、2.5MPa、4.0MPa，亦可定制高压 |
|
基本误差 |
法兰（夹装）式：±1.0%；插入式：±1.5%；螺纹式：±1.5% |
|
量 程 比 |
1∶10（理论值） |
|
流速范围 |
液体(水)：0.7m/s～7m/s；气体：5m/s～70m/s；蒸汽：4m/s～70m/s |
|
口 径(mm) |
法兰（夹装）式：DN15、25、32、45、50、65、80、100、125、150、200、250 插入式：DN300～1000（建议）；螺纹式：DN15～50（可做）。 |
|
雷 诺 数 |
1.5×104～4×106 |
|
阻力系数 |
法兰（夹装）式：Cd≤2.4，插入式和螺纹式阻力损失忽略不计 |
|
防爆等级 |
隔爆型：Exd Ⅱ BT4 |
|
环境温度 |
非防爆场所：～40℃～55℃；防爆场所：～20℃～55℃ |
|
直流供电 |
DC 24V；电池供电+3.6V、容量1200mAh的锂电池，正常可维持2年～3年 |
|
输出信号 |
脉冲信号1Hz～2600Hz；变送器：两线制4mA～20mA DC，可配置RS485标准modbus信号、Hart信号 |
|
本体材质 |
常规1Cr18Ni9Ti（304钢） |
涡街流量计工况流量范围表
|
仪表口径（mm） |
液体 |
气体（蒸汽） |
||
|
测量范围（m3/h) |
小信号切除频率值 |
测量范围（m3/h) |
小信号切除频率值 |
|
|
15 |
0.3～3 |
10 |
2.8～12 |
60 |
|
20 |
1～7 |
10 |
6～30 |
60 |
|
25 |
1.6～10 |
10 |
9～55 |
50 |
|
32 |
2.1～15 |
5 |
18～130 |
45 |
|
40 |
2.5～25 |
5 |
22～200 |
40 |
|
50 |
3.5～35 |
4 |
36～320 |
30 |
|
65 |
6.5～68 |
3 |
50～480 |
25 |
|
80 |
10～100 |
2 |
75～628 |
20 |
|
100 |
15～150 |
2 |
130～1100 |
15 |
|
125 |
27～275 |
1 |
200～1700 |
13 |
|
150 |
40～350 |
1 |
280～2240 |
10 |
|
200 |
80～650 |
1 |
580～4200 |
5 |
|
250 |
120～950 |
1 |
970～5500 |
5 |
|
300 |
180～1800 |
1 |
1460～8000 |
5 |
|
400 |
200～3000 |
2 |
2750～27000 |
45 |
|
500 |
300～4500 |
2 |
4300～43000 |
45 |
|
600 |
450～6500 |
2 |
6100～61000 |
45 |
|
800 |
750～10000 |
2 |
11000～110000 |
45 |
|
1000 |
1200～17000 |
2 |
17000～170000 |
45 |
注： 1、表中400～1000口径为插入式，其余为法兰安装或法兰夹装式。
2、选表时应注意单位，工况流量单位为m3/h，kg/h,t/h,标况单位Nm3/h。
其中，1t/h=1000kg/h=1000*ρ*Qmax（一般情况下，蒸汽ρ为5）；
工况流量=标况流量/(压力公斤数+1），1MPa=10公斤，压力通常为1.6MPa。
3、Fmax=Qmax*仪表系数K/3600。

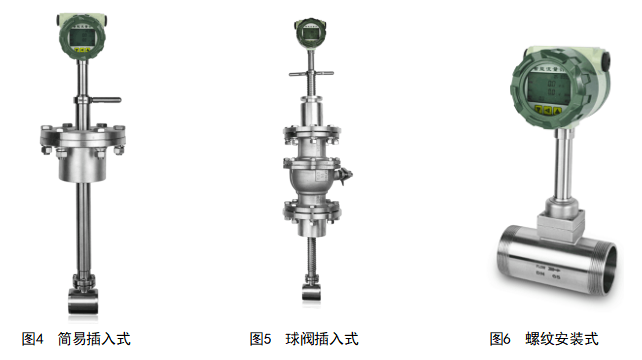

结构外形

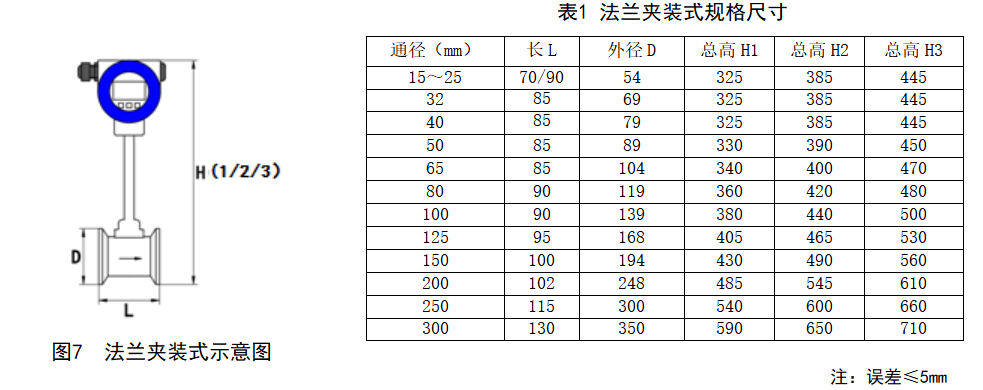

法兰夹装式示意图见图7，规格尺寸见表1。

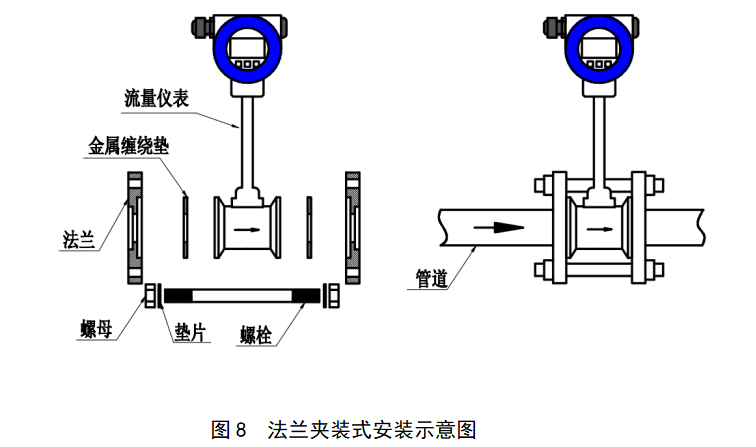

法兰夹装式安装示意图见图8。

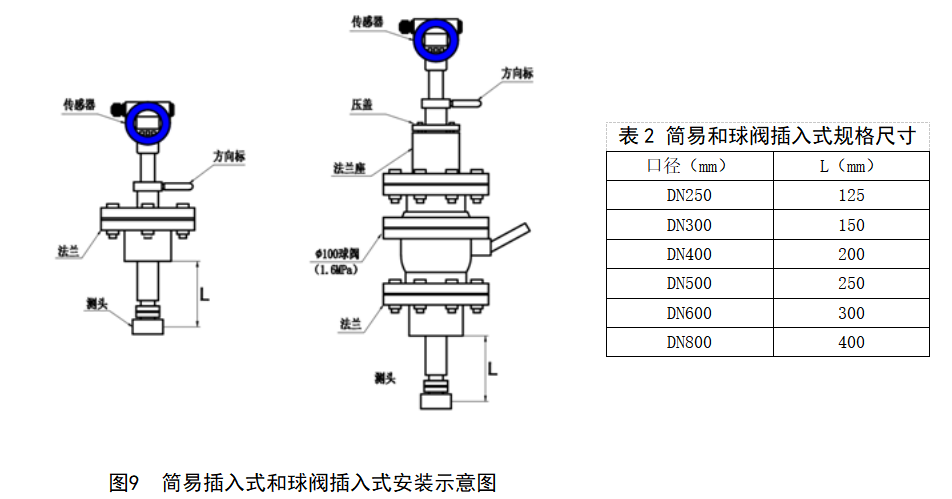

插入式涡街流量计外形图见图9，规格尺寸见表2。
选型指南
|
SLYGB |
涡街流量计 |
||||||||||
|
公称通径 |
XXX |
050表示DN50；100表示DN100 |
|||||||||
|
测量介质 |
O |
液体 |
|||||||||
|
G |
气体 |
||||||||||
|
S |
蒸汽 |
||||||||||
|
结构形式 |
L |
螺纹安装式（需定制） |
|||||||||
|
F |
法兰安装式 |
||||||||||
|
Fk |
法兰夹装式 |
||||||||||
|
Sp |
简易插入式 |
||||||||||
|
Bp |
球阀插入式 |
||||||||||
|
信号输出（模拟） |
M |
三线制脉冲（默认） |
|||||||||
|
E |
两线制4mA～20mA DC（Id标配） |
||||||||||
|
信号输出（数字） |
N |
无 |
|||||||||
|
H |
Hart |
||||||||||
|
R8 |
RS485，标准Modbus协议 |
||||||||||
|

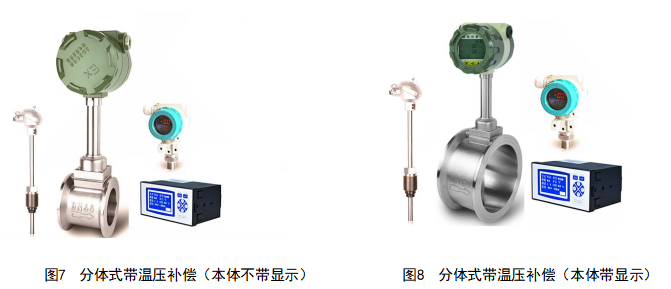

补偿方式 |
N |
无补偿 |
|||||||||
|
Ct |
单温度补偿 |
||||||||||
|
Cp |
单压力补偿 |
||||||||||
|
Ctp |
温压补偿 |
||||||||||
|
安装形式 |
Id |
一体式带显示 |
|||||||||
|
Ib |
一体式不带显示 |
||||||||||
|
S |
分体式 |
||||||||||
|
介质温度 |
Tc |
常温（–40℃～80℃） |
|||||||||
|
Tz |
中温（–40℃～250℃） |
||||||||||
|
Th |
高温（–40℃～350℃） |
||||||||||
|
公称压力 |
Pc |
常压（≤1.6MPa） |
|||||||||
|
Pz |
中压（＞1.6MPa，≤2.5MPa） |
||||||||||
|
Ph |
高压（＞2.5MPa，≤4MPa），4MPa以上可定制 |
||||||||||
|
使用环境 |
N |
普通环境 |
|||||||||
|
D |
隔爆环境 |
||||||||||
|
供电方式 |
V0 |
3.6V锂电池供电（一体式） |
|||||||||
|
V1 |
DC 24V 供电（一体式） |
||||||||||
|
V2 |
3.6V锂电池和DC 24V双供电（一体式） |
||||||||||
|
V3 |
AC 220V供电（分体式，配流量积算仪） |
||||||||||
|
V4 |
AC 220V供电（分体式，配热量积算仪） |
||||||||||
|
配对法兰（仅限选结构形式选F） |
N |
不需配 |
|||||||||
|
X |
需配 |
||||||||||
|
完整型号 |
例如：LUGB～100～SFkE～R8～Ctp～Id～TcPc～NV1～N； LUGB～050～OFkE～N～Ct～Id～TcPc～NV1～X |
||||||||||
选型提示
1、测量介质 。
2、工作压力 MPa、温度 ℃及供电电源 V。
3、流量范围：最小流量 常用流量 最大流量 公称通径 （mm）。
4、使用环境：环境温度 ℃，防爆要求 。
5、是否带温度、压力补偿 。
涡街流量计选购方法介绍
考虑因素如下：
1、仪表性能方面：精确度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等；
2、流体特性方面：流体压力、温度、密度、粘度、润滑性、化学性质、磨损、腐蚀、结垢、脏污、气体压缩系数、等熵指数、比热容、电导率、声速、混相流、脉动流等；
3、环境条件方面：环境温度、湿度、安全性、电磁干扰等；
4、经济因素方面：购置费、安装费、维修费、校验费、使用寿命、运行费（能耗）、备品备件等。
选型能否成功很大程度上取决于选型人员对仪表性能质量和测量对象特性的确切了解，测量对象的确切了解非常重要，并非用户对自己的测量对象都有准确了解，许多选型的失败就是因为提供参数不准确所致，所以务必参数明确，精准选型，明确备注。
